应用

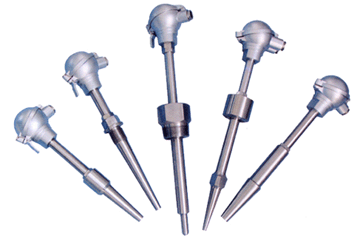

专业针对石油化工部门设计，可以直接测量－200℃－1600℃范围内液体、蒸汽和气体介质以及固体表面测温。
工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
热电阻是利用电阻与温度呈一定函数的关系原理。当被测介质中有温度变化时，其电阻值也随着发生变化，工作仪表便显示出电阻值所对应的温度值。
主要技术参数
产品执行标准
IEC1515
IEC584
IEC751
JB/T5518－91
JB/T5582－91
公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料、直径、壁厚有关，且与其结构形式、安装方法及被测介质的流速、种类有关。
测量范围及允差
热电偶
| 型 号 |
分度号 |
允 差 等 级 |
| Ⅰ |
Ⅱ |
| 允 差 值 |
测温范围℃ |
允差值 |
测温范围℃ |
| WRN |
K |
±1．5℃ |
-40-+375 |
±2．5℃ |
-40-+333 |
| ±0．004 ltl |
375-1000 |
±0．0075 ltl |
333-1200 |
| WRE |
E |
±1．5℃ |
-40-+375 |
±2．5℃ |
-40-+333 |
| ±0．004 ltl |
375-800 |
±0．0075 ltl |
333-900 |
| WRP |
S |
±1℃ |
0-1100 |
±2．5℃ |
0-600 |
| ±「1+0．003(t-1100)」 |
1100-1600 |
±0．0025 ltl |
600-1600 |
| WRQ |
R |
±1℃ |
0-1100 |
±2．5℃ |
0-1100 |
| ±「1+0．003(t-1100)」 |
1100-1600 |
±0．0025 ltl |
1100-1600 |
| WRR |
B |
— |
— |
— |
— |
| — |
— |
±0．0025 ltl |
600-1700 |
热电阻
| 型号 |
分度号 |
测温范围℃ |
精度等级 |
允许偏差 |
| WZP |
Pt100 |
-200-+500 |
A |
±(0．15+0．002)ltl |
| B |
±(0．30+0．005)ltl |
| WZC |
Cu50 Cu100 |
-50-+100 |
---- |
±(0．30+0．005)ltl |
|
|
